1. Εισαγωγή προϊόντων

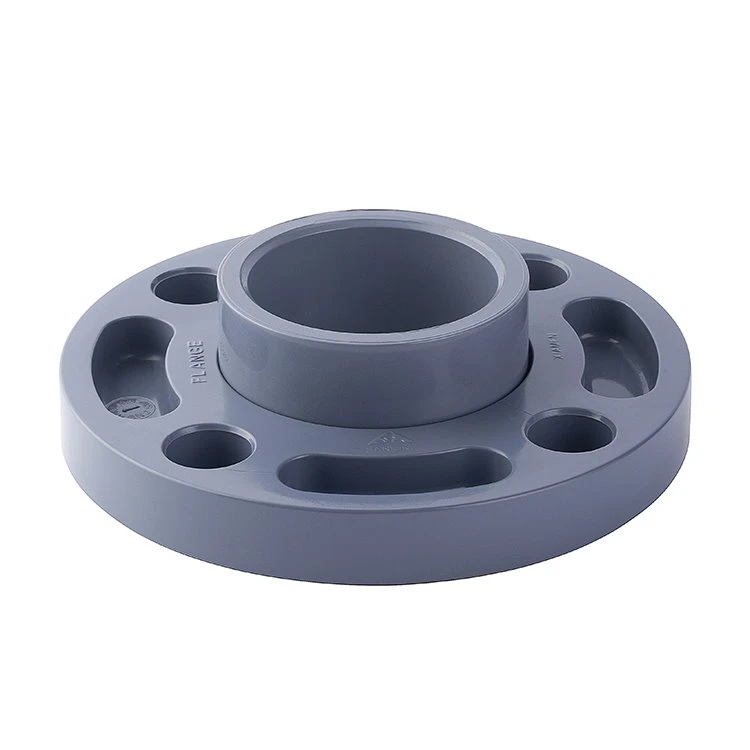

Η φλάντζα CPVC Van Stone χρησιμοποιεί φλάντζα, δακτύλιο CPVC κ.λπ. για τη στερέωση της φλάντζας στο άκρο του σωλήνα και η φλάντζα μπορεί να κινηθεί στο άκρο του σωλήνα. Ο δακτύλιος ή η φλάντζα CPVC είναι η επιφάνεια στεγανοποίησης και η λειτουργία της φλάντζας είναι να τα συμπιέζει. Μπορεί να φανεί ότι η πέτρινη φλάντζα βαν δεν έρχεται σε επαφή με το μέσο λόγω μπλοκαρίσματος από τον δακτύλιο ή τη φλάντζα CPVC. Το μεγαλύτερο μέρος της πέτρινης φλάντζας van CPVC χρησιμοποιείται για τη σύνδεση του σωλήνα με μεταλλικές αντλίες.

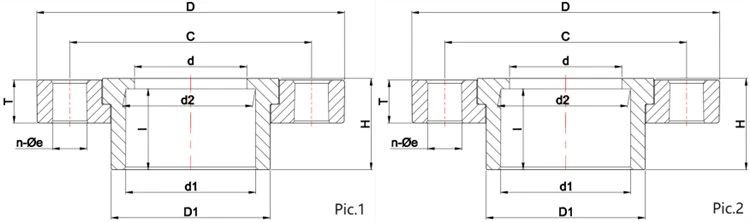

2. Διάσταση (μονάδα:mm)
ANSI
Μέγεθος | D | D1 | C | d | d1 | d2 | H | T | I | n-Φe | Εικόνα |
1/2" | 95.00 | 30.00 | 60.30 | 15.00 | 21.54 | 21.23 | 26.00 | 14.00 | 22.00 | 4-16 | Εικ.1 |
3/4" | 98.00 | 35.00 | 70.00 | 20.00 | 26.87 | 26.57 | 29.00 | 15.00 | 25.00 | 4-16 | |
1" | 108.00 | 43.00 | 79.40 | 25.00 | 33.66 | 33.27 | 32.00 | 16.00 | 28.60 | 4-16 | |
1-1/4" | 117.00 | 53.00 | 88.90 | 32.00 | 42.42 | 42.04 | 36.00 | 18.00 | 32.00 | 4-16 | |
1-1/2" | 128.00 | 62.00 | 98.00 | 40.00 | 48.56 | 48.11 | 39.00 | 19.00 | 35.00 | 4-16 | |
2" | 155.50 | 76.00 | 121.00 | 50.00 | 60.63 | 60.17 | 43.00 | 21.00 | 38.00 | 4-19 | |
2-1/2" | 178.00 | 92.00 | 140.00 | 65.00 | 73.38 | 72.85 | 53.00 | 25.00 | 46.50 | 4-19 | |
3" | 192.00 | 110.60 | 152.00 | 75.00 | 89.31 | 88.70 | 59.00 | 27.00 | 51.00 | 4-19 | |
4" | 230.00 | 132.00 | 191.20 | 97.00 | 114.76 | 114.10 | 73.00 | 29.00 | 61.00 | 8-19 | |
5" | 256.00 | 161.80 | 216.00 | 129.00 | 141.81 | 141.00 | 77.50 | 31.00 | 69.40 | 8-22 | |
6" | 285.00 | 191.00 | 241.00 | 156.00 | 168.83 | 168.00 | 88.00 | 33.00 | 79.00 | 8-22 | |
8" | 343.00 | 243.00 | 298.00 | 204.00 | 219.84 | 218.70 | 118.00 | 36.00 | 102.00 | 8-22 | |
10" | 406.40 | 308.00 | 362.00 | 256.00 | 273.81 | 272.67 | 151.00 | 42.00 | 127.50 | 12-25 | |
12" | 483.00 | 364.00 | 432.00 | 305.00 | 324.61 | 323.47 | 190.00 | 42.00 | 165.00 | 12-25 |
ΦΑΣΑΡΙΑ
Μέγεθος | D | D1 | C | d | d1 | d2 | H | T | I | n-Φe | Εικόνα |
1/2" | 95.00 | 30.00 | 65.00 | 15.00 | 20.30 | 20.10 | 26.00 | 14.00 | 22.00 | 4-15 | Εικ.2 |
3/4" | 98.00 | 35.00 | 75.00 | 20.00 | 25.30 | 25.10 | 29.00 | 16.00 | 25.00 | 4-15 | |
1" | 115.00 | 43.00 | 85.00 | 25.00 | 32.30 | 32.10 | 32.00 | 16.00 | 26.00 | 4-15 | |
1-1/4" | 140.00 | 53.00 | 100.00 | 32.00 | 40.30 | 40.10 | 36.00 | 18.00 | 32.00 | 4-19 | |
1-1/2" | 150.00 | 62.00 | 110.00 | 40.00 | 50.30 | 50.10 | 39.00 | 18.00 | 35.00 | 4-19 | |
2" | 165.00 | 76.00 | 125.00 | 50.00 | 63.30 | 63.10 | 43.00 | 20.00 | 38.00 | 4-19 | |
2-1/2" | 185.00 | 92.00 | 145.00 | 65.00 | 75.30 | 75.10 | 53.00 | 25.00 | 46.50 | 4-19 | |
3" | 200.00 | 110.60 | 160.00 | 75.00 | 90.30 | 90.10 | 59.00 | 27.00 | 51.00 | 8-19 | |
4" | 220.00 | 132.00 | 180.00 | 97.00 | 110.40 | 110.10 | 73.00 | 29.00 | 61.00 | 8-19 | |
5" | 256.00 | 161.80 | 210.00 | 129.00 | 140.50 | 140.20 | 77.50 | 31.00 | 69.40 | 8-19 | |
6" | 285.00 | 191.00 | 240.00 | 156.00 | 160.50 | 160.20 | 88.00 | 33.00 | 79.00 | 8-23 | |
8" | 343.00 | 248.00 | 298.00 | 204.00 | 225.70 | 225.30 | 131.00 | 36.00 | 119.00 | 8-23 | |
10" | 395.00 | 275.00 | 350.00 | 225.00 | 250.80 | 250.30 | 141.00 | 32.00 | 131.50 | 12-23 | |
12" | 445.00 | 346.00 | 400.00 | 300.00 | 316.00 | 315.40 | 190.00 | 42.00 | 165.00 | 12-23 |
3. Το πλεονέκτημά μας
45 χρόνια εμπειρία
Το εργοστάσιο έχει ιστορία 45 ετών, μπορεί να κάνει όλα τα είδη θερμοπλαστικών βαλβίδων και εξαρτημάτων
Εγγύηση ποιότητας
Το εργοστάσιο διαθέτει τμήμα δοκιμών για να εγγυηθεί την υψηλή ποιότητα.
Έγκαιρη εξυπηρέτηση
Αναμονή για την επαφή σας στο διαδίκτυο.
4. Πακέτο & αποστολή
Εφαρμόζεται το γενικό πακέτο εξαγωγής του εργοστασίου που διατηρεί καλά τα εμπορεύματα.
Η αποστολή με courier, δια θαλάσσης ή αεροπορικώς είναι προαιρετική. Εξαρτάται από τον όγκο της παραγγελίας σας.

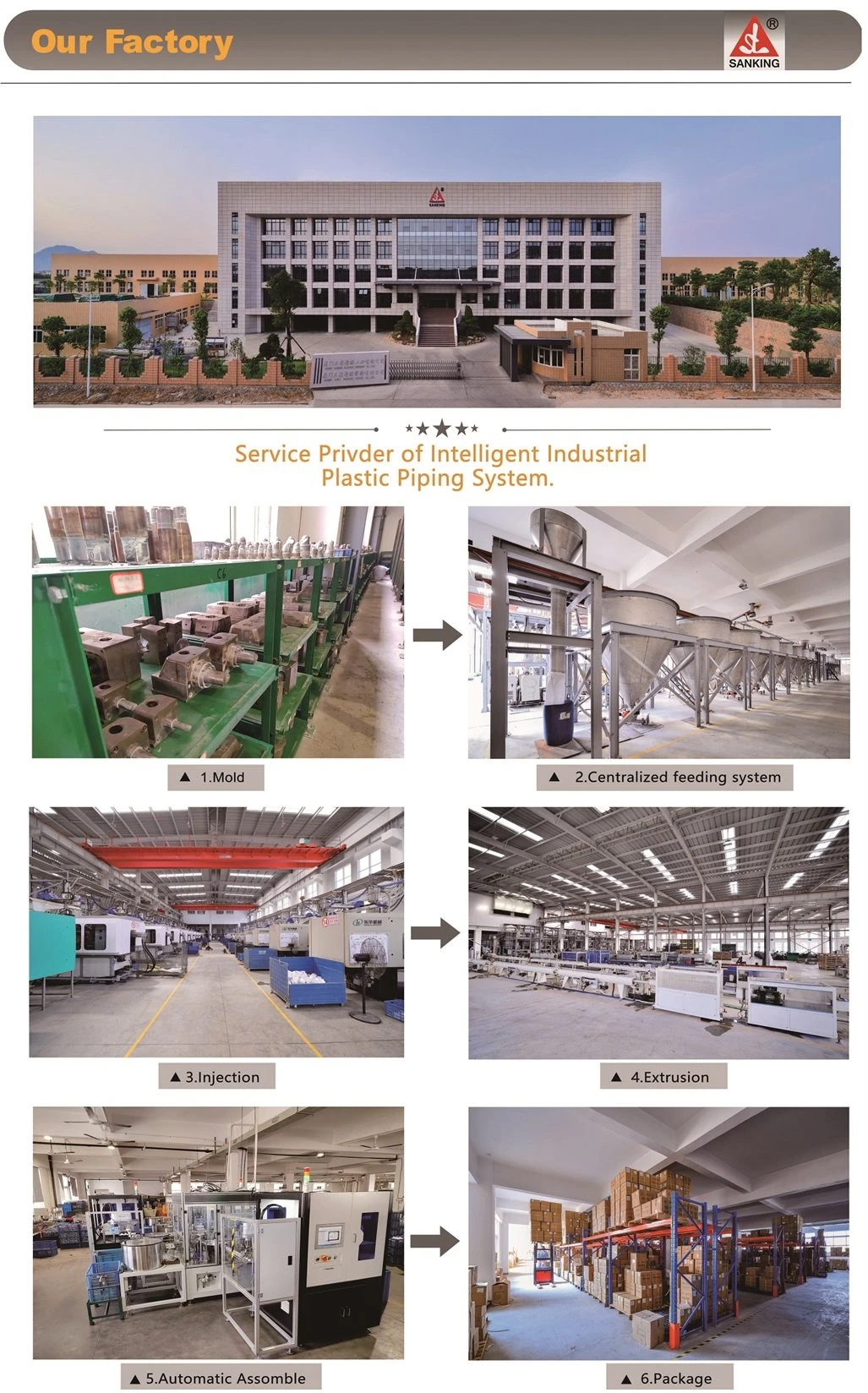

5. Παραγωγική Διαδικασία
6. Στρατηγικός εταίρος
